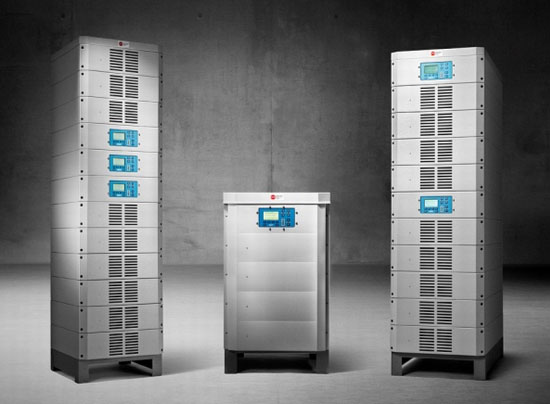

ВЫПРЯМИТЕЛИ Flex Kraft для гальванических производств

Выпрямители Flex Kraft предназначены для работы в агрессивных условиях гальванических и других производств. Максимальное напряжение выпрямителей до 120В. Максимальная сила тока до 30000А.

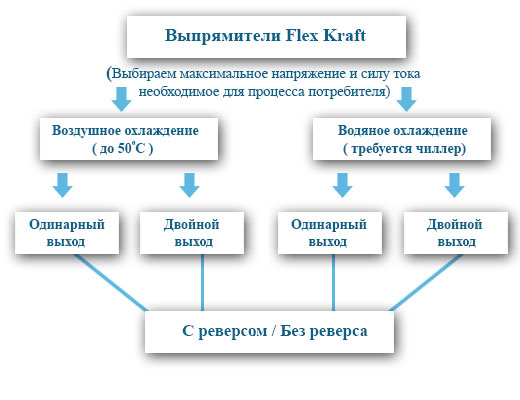

Как определиться с выбором выпрямителя:

Размер в плане шкафа: Ширина: 500 мм, Глубина 610 мм, включая медную шину на задней стороне. Возможна установка нескольких выпрямителей друг на друга.

*Двойной режим позволяет работать выпрямителю в двухканальном режиме (как 2 выпрямителя) с меньшей мощностью. Система управления позволяет независимо управлять каждым каналом.

Все варианты представленных выпрямителей могут быть укомплектованы Пультами Дистанционного Управления с функцией записи параметров и подходящим для заказчика программным обеспечением.

Рабочие характеристики выпрямителя Flex Kraft,состоящего из 1 управляющего модуля и 1 силового модуля:

для одного процесса
для двух процессов (Dual)
рабочее напряжение, Вольт
0-12 (0-15)
0-24 (0-30)
0-12 (0-15)
рабочий ток, Ампер
0-600 (0-500)
0-300 (0-250)
0-300 (0-250)

При управлении двумя параллельно протекающими процессами комбинация основных параметров может быть любой в пределах половины установленной мощности выпрямительного агрегата - режим DUAL.

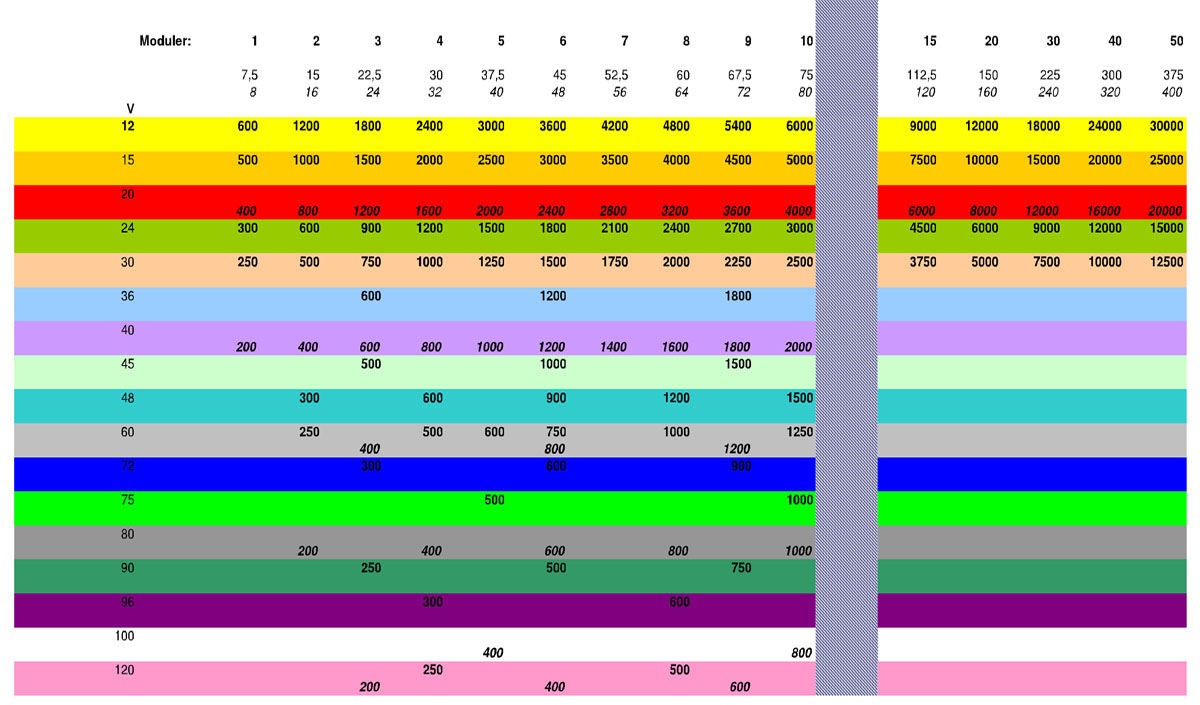

Модули объединяются в один шкаф для достижения требуемой силы тока (2 модуля – 0-1200 А, 3 модуля – 0-1800 А и т.д.), но не более, чем по десять в одном шкафу. В случае использования выпрямителя Flex Kraft для процессов с силой тока, превышающей 6000 А, возможно параллельное соединение нескольких шкафов в один выпрямительный агрегат.


Технические характеристики:
Потребляемое напряжение 3 x 380-480 В ±10 %, 50-60 Гц - стандартный вариант;

3 x 200-240 В ±10 %, 50-60 Гц через встроенный автоматический трасформатор;

3 х 400-480 В ±10 %, 50-60 Гц
Коэффициент мощности > 0.93 от расчетной нагрузки
Коэффициент полезного действия типичный 0.9 от расчетного
Класс защиты IP 32 (за исключением вентилятора)
Температура окружающей среды макс. +40 °С, в отдельных случаях до 50 °С
Охлаждение принудительное воздушное охлаждение
Влажность (относительная) максимальная 85 %
Масса около 25 кг на модуль
Точность замера напряжение/ток < 1 %
Пульсация тока (риппель-фактор) < 1 % от расчетного рабочего тока при постоянном токе в полном диапазоне измерений
Диапазон регулирования плавное регулирование при постоянном токе или напряжении от 0 до 100 %
Условия эксплуатации разработан для постоянной эксплуатации при расчетной нагрузке на высоте до 1000 м над уровнем моря
Влажность Max. 85%
Защита от перегрузки по току, по напряжению, по температуре, короткого замыкания, размыкания цепи.

Основные преимущества выпрямителя Flex Kraft:
Свойства
Преимущество Flex Kraft
Низкая пульсация Очень низкая пульсация – менее 1% во всем диапазоне рабочих токов. Допускается работа на токах, близких к нулю. Можно использовать для всех типов гальванических покрытий, в частности для твердого хромирования без потери качества получаемых покрытий.
Энергоемкость Выпрямители Flex Kraft контролируются по мощности, а это означает, что вторичные параметры могут многократно изменяться в зависимости от требуемых величин силы тока и напряжения. Например, от 20 В/1500 А до 15 В/2500 А или 30 В/1250 A.
Универсальность Система модульных выпрямителей Flex Kraft состоит из 1-10 модулей и обеспечивает силу тока 0-6000 А при напряжении 0-120 Вольт. Для процессов с высоким значением силы тока (свыше 6000 А) возможно параллельное соединение двух и более систем в один выпрямительный агрегат.
Компактность Небольшая требуемая площадь для установки выпрямителя значительно упрощает монтаж. Модульная конструкция позволяет принимать разнообразные проектные решения.
Работа в условиях производства Вся электроника защищена от охлаждающего воздуха и поэтому очень хорошо показала себя при работе в агрессивной среде.

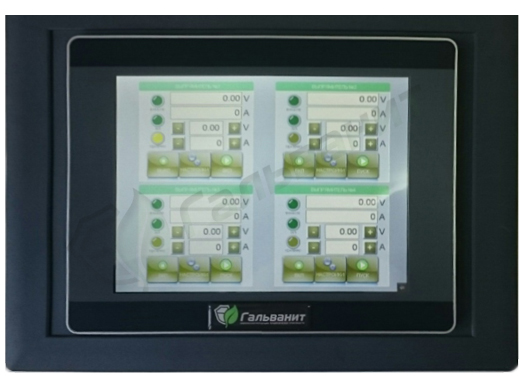

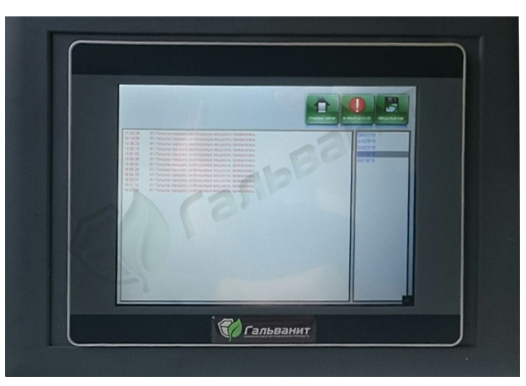

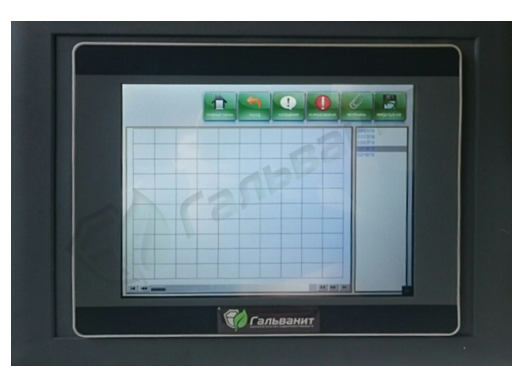

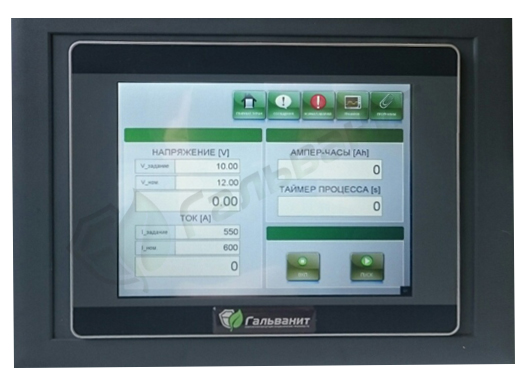

Варианты управления Пульты дистанционного управления выпрямителями FlexKraft , Гальванит 4.3”, Гальванит 9,7” с функцией записи данных , или ручное управление с локальной панели.
Удобство сервисного обслуживания Так как система выпрямителей модульная, замена модуля занимает не более 10-15 минут.
Гибкость Выбор выпрямителя по мощности дает возможность широкого использования спектра напряжений и токов при сохранении максимального значения мощности.
Увеличение мощности В случае необходимости увеличения мощности, выпрямитель Flex Kraft может быть надстроен дополнительными модулями. Так же модули могут быть объединены в группы.
Надежность Специальная конструкция силового модуля позволяет располагать выпрямитель непосредственно около гальванической ванны. Вентиляция идет по центральному каналу, и агрессивные пары не попадают в отсеки с компонентами. Выпрямители Flex Kraft предназначены для интенсивной работы при максимальной нагрузке и температуре окружающей среды до 40 °С. Они защищены от короткого замыкания, размыкания контактов, тока перегрузки, перенапряжения и избыточных температур.
Экономика Эффективный фактор > 0,9. Нет необходимости в компенсирующих устройствах, отсутствуют штрафы за реактивную составляющую. Прямая экономия за каждый час работы. Экономия электроэнергии до 34%.
Стандартная комплектация:
  • Управляющий модуль с программируемой цифровой панелью
  • Цифровой дисплей и клавиатура внутри контрольного модуля
  • Интерфейс Модбус RTU/RS-485
  • Интерфейс Профибус DP/RS-485
  • Воздушное или водяное охлаждение
  • В управляющий модуль выпрямителя Flex Kraft стандартно входит счетчик ампер-часов (автоматическая дозировка блескообразующих добавок, автоматическая остановка процесса, программирование)

Опции выпрямителей Flex kraft:
  • Работа выпрямителя в режиме ДУАЛЬ (DUAL)
  • Реверс
  • Внешний реверсивный шунт 60мВ
  • Блок дистанционного управления: «базовый вариант» с аналоговыми или цифровыми приборами, потенциометрами и т.д.
  • Провода для бокса дистанционного управления.
  • Интерфейс RS-232C – для контроля одного выпрямителя при сопряжении с компьютером
  • Аналогово-цифровой интерфейс ввода/вывода. Два входящих и два выходящих сигнала 0-10В постоянного тока и два входящих и два выходящих сигнала 24В постоянного тока. Стандартная конфигурация: Iset, Uset, Iact, Uact: 0-10В постоянного тока.
  • Аналоговый интерфейс ввода/вывода с четырьмя входами и четырьмя выходами 0/4-20мА. Гальванически изолированный. Стандартная конфигурация: Iset, Uset, Iact, Uact: 4-20 мА.
  • Цифровой интерфейс ввода/вывода с четырьмя входами и четырьмя выходами. Цифровые сигналы 24В постоянного тока. Два специальных пользовательских программируемых ввода и два вывода (свободное от напряжения реле), 24В переменного тока 1А, или 24В постоянного тока 1А. Стандартная конфигурация: ON/OFF, BLOCK/RUN, POWER ON, ALARM.

Применение выпрямителей в гальваническом производстве:
  • Цинкование слабокислое
  • Цинкование щелочное
  • Цинкование цианистое
  • Никелирование полублестящее
  • Никелирование микропористое
  • Никелирование блестящее
  • Никелирование микротрещиноватое
  • Велюр-никелирование
  • Никелирование блестящее кислое для барабанных линий
  • Меднение блестящее кислое
  • Меднение цианистое
  • Меднение щелочное
  • Меднение блестящее для микроэлектроники
  • Латунирование блестящее цианистое
  • Оловянирование сернокислое
  • Оловянирование ленты и проволоки
  • Хромирование декоративное
  • Хромирование твердое
  • Хромирование молочное
  • Хромирование декоративное трехвалентное
  • Электрохимическое удаление цветных металлов
  • Электрохимическое удаление хрома
  • Электрохимическое полирование нержавеющих сталей
  • Электрохимическое обезжиривание сталей и чугунов
  • Электрохимическое обезжиривание полированных медных поверхностей
  • Электрохимическое обезжиривание цинкового литья, меди, латуни и стали
  • Электрохимическая активация блестящего никеля
  • Анодирование алюминия
  • Печатные платы
  • Полупроводниковые элементы
  • Производство водорода
  • Производство гипохлорита натрия
  • Очистка балластной воды
  • Формирование батарей
  • Бесперебойные электроприводы
  • Зарядка батарей
  • Инверторы
  • Очистка газов электрофильтры
  • Производство искусственных кристаллов
  • Получение металлов электролитическим методом
