ЯЧЕЙКА ХУЛЛА
Для осуществления быстрого исследования и тестирования работоспособности различных электролитов, применяемых в гальваническом производстве, используется электрохимическая ячейка с угловым катодом – ячейка Хулла.

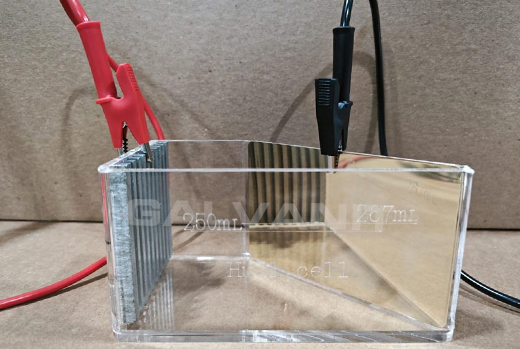

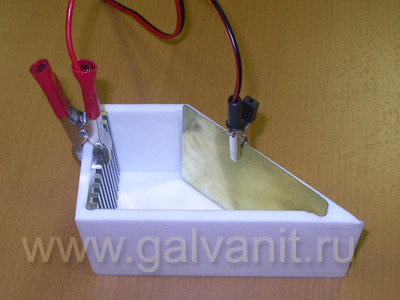

Ячейка Хулла представляет собой гальваническую ванну объёмом 267 мл, в которой катод расположен к аноду под углом 51o. При электроосаждении в такой ячейке при средней плотности 2 А/дм2 (соответствует силе тока 1А) на катодной пластине реализуются плотности тока от 0,1 А/дм2 на дальнем от анода участке до 8-9 А/дм2 на ближнем к аноду участоке.

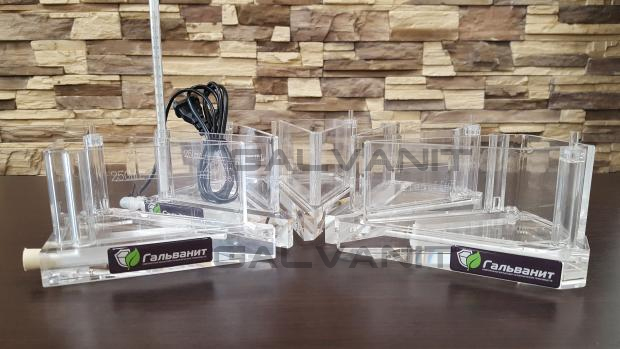

Нашей компанией Ячейка Хулла изготавливается в двух исполнениях:

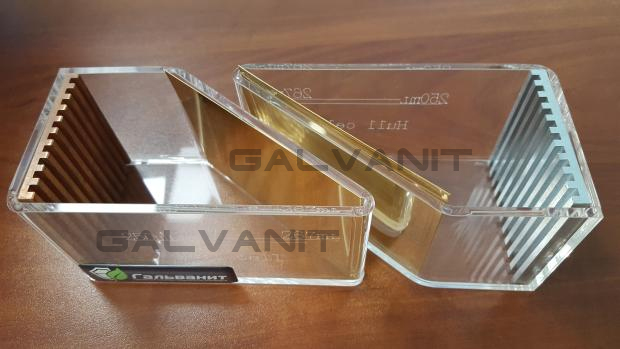

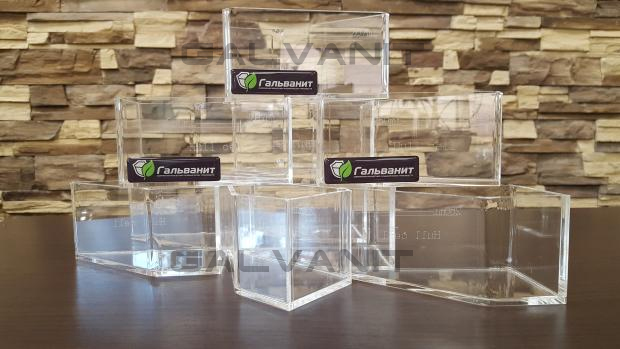

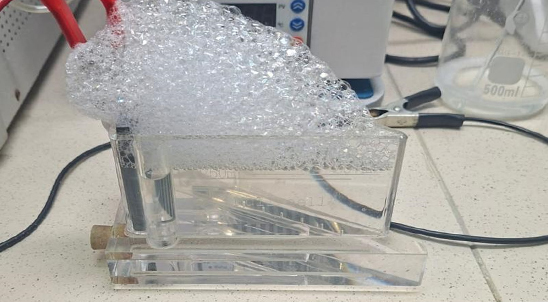

- Прозрачное органическое стекло, что удобно для непосредственного наблюдения за процессом электроосаждения, с возможностью барботажа. Данное исполнение применимо для следующих процессов: цинкование, никелирование и меднение.
- Непрозрачный фторопласт, имеющий монолитную структуру – для процессов хромирования.

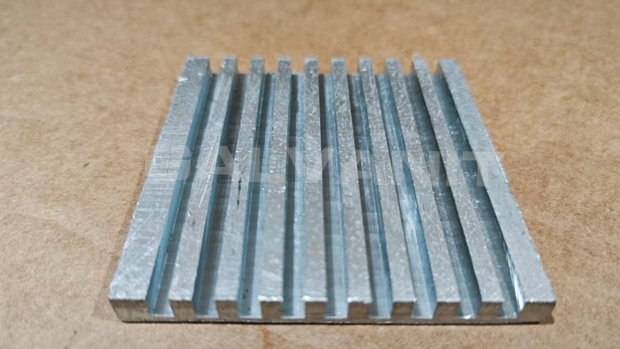

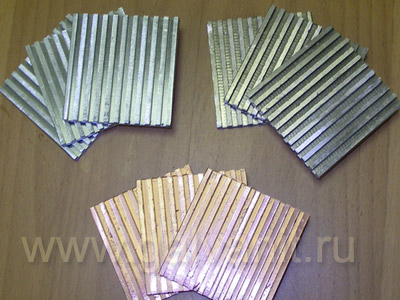

В качестве анода используется пластина металла с развитой поверхностью благодаря фрезерной обработке, что необходимо для увеличения анодной площади. Свинцовые аноды не обрабатываются.
Катоды поставляются двух видов:

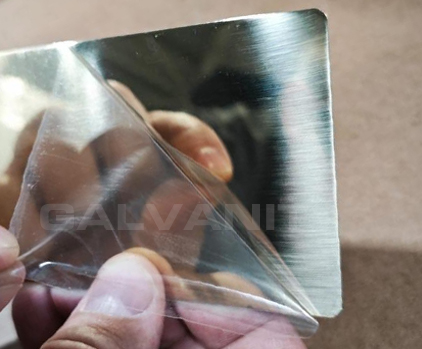

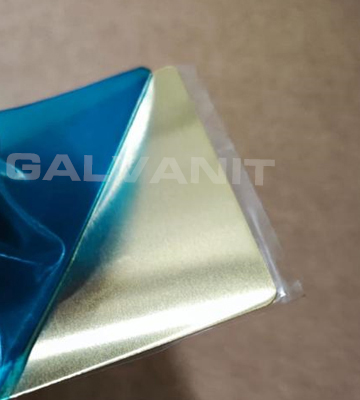

- Полированные латунные с пленкой, наклеенной на одну сторону
- Оцинкованная сталь
Основные функции ячейки Хулла:
- быстрое определение возможных причин неполадок работы электролита на основании полученного покрытия;
- определение рассеивающей способности электролита по току (качественная характеристика состава электролита по основным компонентам);
- определение рассеивающей способности электролита по металлу (зависимость толщины покрытия от плотности тока);
- определение расхода блескообразующих добавок, проверка качества блескообразователей;
- определение количества блескообразующих добавок, необходимых для корректирования электролита;
- выбор рабочего диапазона плотностей тока, определение внешнего вида покрытий в зависимости от плотности тока;
- оценка степени загрязнения электролита ионами тяжёлых металлов и органическими веществами, проверка качества основных химикатов;
- сравнительная характеристика различных блескообразующих добавок.
Комплектация:
| Комплектующие | Процессы | |||
|---|---|---|---|---|
| цинкование | никелирование | меднение | хромирование | |

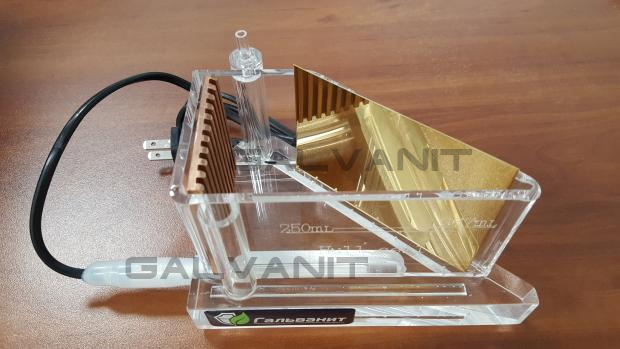

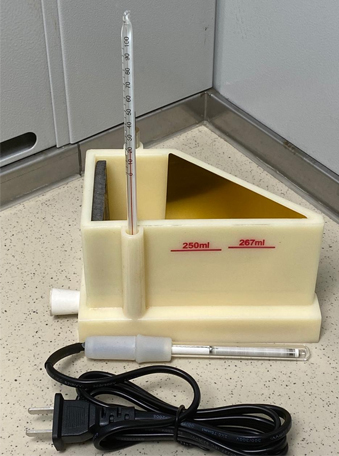

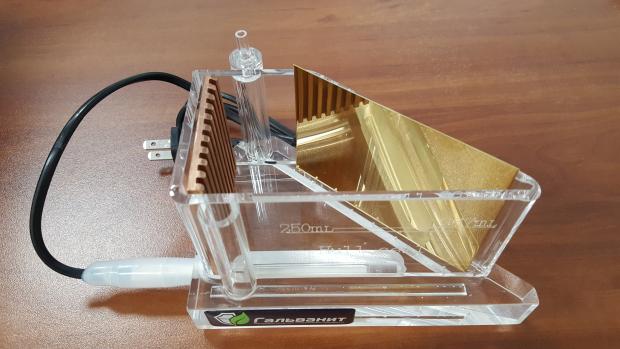

| Ячейка Хулла 267 мл, оргстекло или Ячейка Хулла 267 мл, оргстекло, барботаж, нагрев (в комплекте ТЭН и термометр) | 1 шт | 1 шт | 1 шт | - |
| Ячейка Хулла 267 мл, фторопласт | - | - | - | 1 шт |
| Катод латунный полированный (Германия) | 3 шт | 3 шт | 3 шт | 3 шт |
| Катод стальной (Германия) | 3 шт | 3 шт | 3 шт | 3 шт |
| анод (цинк ЦО фрезерованный) | 2 шт | - | - | - |
| анод (никель НПА-1 фрезерованный) | - | 2 шт | - | - |
| анод (медь АМФ фрезерованный) | - | - | 2 шт | - |
| анод (свинец С1) | - | - | - | 2 шт |

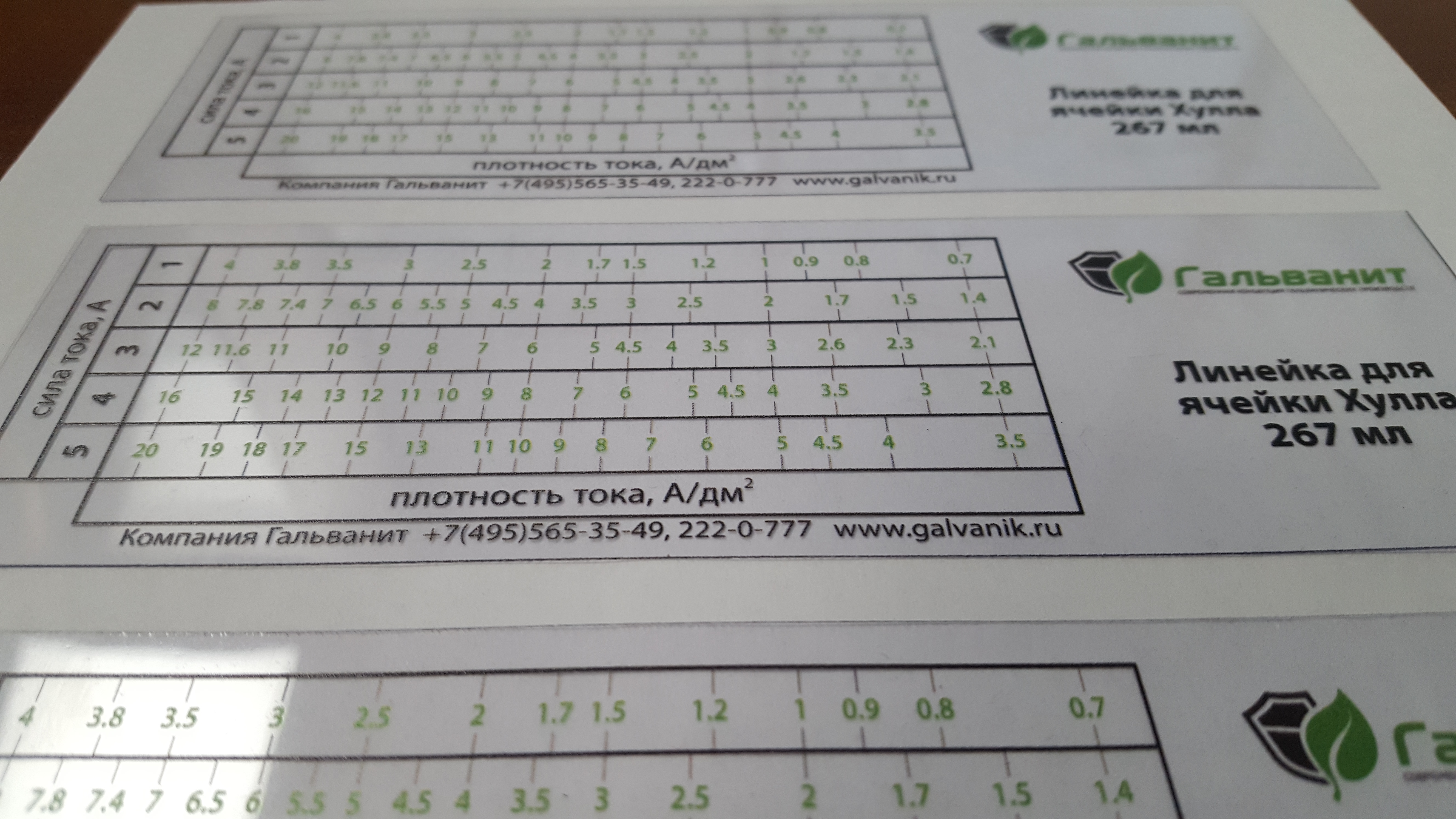

| линейка | 1 шт | 1 шт | 1 шт | 1 шт |
| провода с зажимами | 1 компл. | 1 компл. | 1 компл. | 1 компл. |

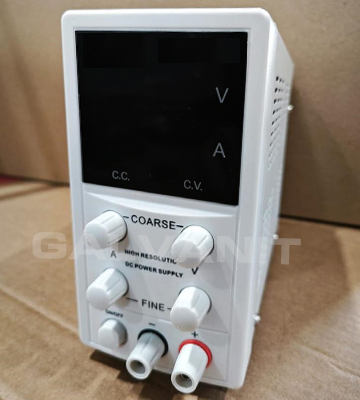

| источник тока (Zn) (0-15B, 0-2A | 1 шт | - | - | - |
| источник тока (Ni) (0-15B, 0-3A) | - | 1 шт | - | - |
| источник тока (Cu) (0-15B, 0-3A) | - | - | 1 шт | - |
| источник тока (Cr) (0-30B, 0-20A) | - | - | - | 1 шт |

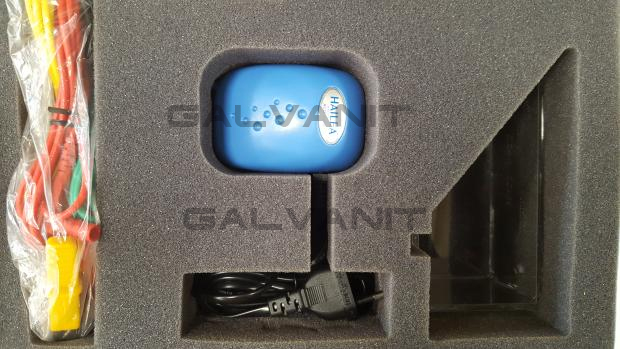

| компрессор для барботажа | 1 шт | 1 шт | 1 шт | - |
