ПРОЦЕСС ЭЛЕКТРОПОЛИРОВАНИЯ СТАЛИ RST 2, RST 2K

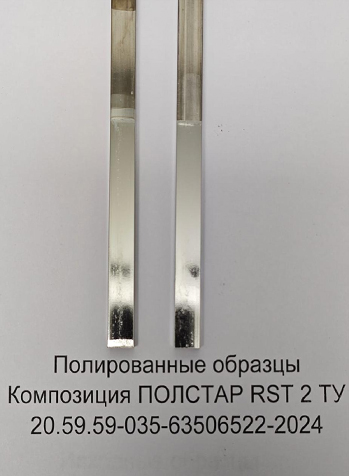

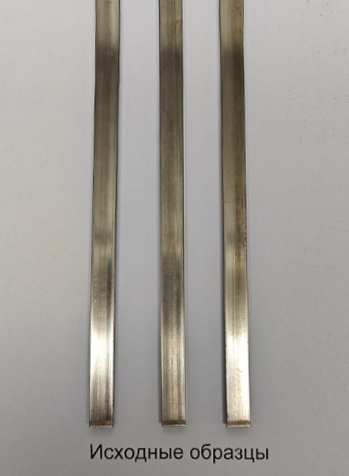

  • Достигается декоративный эффект хром-никелевых сталей.
  • Электролит работает как при высоких, так и низких плотностях тока.
  • Удаление заусенец при высоких плотностях тока.

Форма поставки и приготовление рабочего раствора

ПОЛСТАР RST 2 поставляется готовым к использованию в специальных одноразовых емкостях. Плотность начального электролита - около 1,76 г/мл или около 176 кг продукта требуется на каждые 100 л.


Количество для приготовления

ПОЛСТАР RST 2 можно залить непосредственно в чистую и сухую рабочую ванну. Нет необходимости в дополнительной подготовке или замерах. Затем электролит немедленно нагревают до 65 °С и поддерживают эту температуру. Начальный электролит POLSTAR RST 2 является гигроскопичным и химически крайне агрессивен. Начиная от содержания металла в электролите ок.30-40 г/л железа и/или никеля или хрома водная адсорбция и химическая агрессивность падают.


Советы по безопасности

Полировочный электролит POLSTAR RST 2 содержит сильные кислоты и, следовательно, высоко кислый. Все контакты с глазами или кожей должны быть исключены! Пары не должны вдыхаться!


Операционные параметры

Температура

Оптимальная рабочая температура для обычного качества нержавеющей стали составляет 50 °С. Качество хромированных сталей без содержания никеля требует более высокие температуры - ок.65-75 °С.

Анодная плотность тока

Наиболее подходящая анодная плотность тока составляет 10 А/дм². Однако эта плотность может сильно колебаться в зависимости от конфигурации электролита и обрабатываемых заготовок. При необходимости – в особенности при удалении заусениц - плотность тока может доходить до 50 А/дм² и выше.

Напряжение

Обычные операции требуют напряжение в 10-12 вольт (вт), которое может увеличиться до 18 вт и даже выше при значимо большой загрузке электролита. Для того чтобы поддерживать напряжение и следовательно нагревание электролита по возможности на минимальном уровне, выбирайте маленькие электродные интервалы, которые в свою очередь могут быть достигнуты, к примеру, с использованием смещаемых катодных стержней.

Время воздействия

На практике время воздействия обычно составляет 5-15 минут. Но это сильно зависит от обрабатываемого материала, его начального состояния, желаемых получаемых эффектов и плотности тока.

Плотность

Начальный электролит имеет плотность ок. 1,76 г/мл. Как результат обогащения металла электролит может иметь плотность 1,8 г/мл (в обоих случаях при замере при 20 °С).



Для приготовления 100 кг рабочего электролита ПОЛСТАР RST 2 необходимо:

Наименование параметраКоличество
ПОЛСТАР RST 2K5 кг (3,5 л)
Ортофосфорная кислота 85%52 кг (31 л)
Серная кислота, аккумуляторная43 кг (23 л)


Запросить техничекие условия, технологическую инструкцию, образцы добавок - marketing@galvanik.ru

Вопросы по качеству добавок - marketing@galvanik.ru

Консультация специалиста +7(495)222-0-777 доб.210, по рабочим дням с 9 до 17 Клюев Максим Евгеньевич.
