- +7(495) 222-07-77
- +7(495) 150-54-00
- Главная
- \ Гальванические технологии
- \ Подготовка поверхности
- \ Обезжиривание
- \ Готовые обезжиривающие композиции НЕОРГАНИЧЕСКАЯ ОСНОВА без ПАВ
- \ Процесс химического и электрохимического обезжиривания стали и цветных металлов ЭНПРЕП 1012 (чистящая основа)

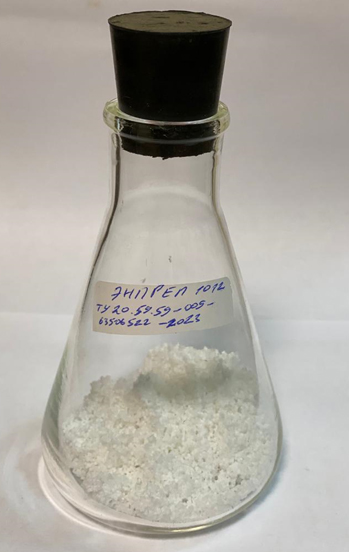

ПРОЦЕСС ХИМИЧЕСКОГО И ЭЛЕКТРОХИМИЧЕСКОГО ОБЕЗЖИРИВАНИЯ ДЛЯ СТАЛИ И ЦВЕТНЫХ МЕТАЛЛОВ ЭНПРЕП 1012 (ЧИСТЯЩАЯ ОСНОВА) ТУ 20.59.59-009-63506522-2023
- ЭНПРЕП 1012 содержит силикаты и эмульгаторы.
- Высокая эмульгирующая способность.
- Не содержит цианиды и комплексообразователи.
- ЭНПРЕП 1012 - электрохимическое обезжиривание латуни - сантехнические изделия - готовое решение.
- ЭНПРЕП 1012 - электрохимическое обезжиривание латуни - сопло подачи топлива - готовое решение.
- ЭНПРЕП 1012 - электрохимическое обезжиривание ЦАМа - оконная фурнитура - готовое решение.
- Импортозамещение.
Состав раствора и операционные параметры (горячее химическое обезжиривание):
Количество композиции ЭНПРЕП 1012, необходимой для приготовления 100л электролита обезжиривания:
| Наименование параметра | Значение | Оптимальное значение |
|---|---|---|
| Сталь/медь/латунь, кг | 3 – 5 | 4 |
| Цинковые сплавы, кг | 2-3 | 2 |
| Температура, °С | ||
| Сталь/медь/латунь | 40-80 | 50 -70 |
| Цинк | 30-60 | 40 -50 |
| Время обработки, мин | ||
| Сталь/медь/латунь | 1-5 | 2 |
| Цинк | макс. 1 мин | |
Плотность (20 °С)
2 кг / 100 л около 1,013 г/см³
3 кг / 100 л около 1,020 г/см³
4 кг / 100 л около 1,027 г/см³
5 кг / 100 л около 1,033 г/см³
Состав раствора и операционные параметры (электрохимическое обезжиривание):
| Наименование параметра | Значение | Оптимальное значение |
|---|---|---|
| Сталь/медь/латунь, кг | 8 – 12 | 10 |
| Цинк, кг | 5 – 7 | 6 |
| Температура, °С | 20-50 | 30 |
| Напряжение, В | не менее 10 В и не более 12 В. | при анодном обезжиривании латуни (5-10) |
| Плотность тока | ||
| Металл | Катодная (А/дм²) | Анодная (А/дм²) |
| Сталь | 10 (5 – 12) | 10 (5 – 12) |
| Медь | 10 (5 – 12) | 10 (5 – 12) |
| Латунь | 10 (5 – 12) | 10 (5 – 12) |
| Цинк | макс. 5 | макс. 5 |
| Время обработки | ||
| Металл | Катодное (мин.) | Анодное (сек.) |
| Сталь | 1 - 2 | 60 - 120 |
| Медь | 1 – 2 | 30 – 60 |
| Латунь | 1– 2 | 10 – 20 |
| Цинк | макс. 1 | макс. 15 |
| При обезжиривании в барабанах плотность тока не должна превышать 1 – 2 А/дм² | ||
Плотность
6 кг / 100 л около 1,040 г/см³
8 кг / 100 л около 1,053 г/см³
10 кг / 100 л около 1,067 г/см³
Запросить техничеcкие условия, технологическую инструкцию, образцы добавок - marketing@galvanik.ru
Вопросы по качеству добавок - marketing@galvanik.ru
Консультация специалиста +7(495)222-0-777 доб.210, по рабочим дням с 9 до 17 Клюев Максим Евгеньевич.
Другие процессы обезжиривания
- Процесс обезжиривания черных металлов, меди и медных покрытий Метекс Элит 543 L
- Эмульгирующий щелочной обезжириватель Tenside (ПАВ) Энпреп 234 WA
- Процесс электрохимического обезжиривания сталей и чугунов Энпреп ОС
- Процесс электрохимического и химического обезжиривания меди, латуни, стали и ЦАМа Энпреп Z-72
- Эмульгирующий щелочной обезжириватель ЭНПРЕП ЖИДКИЙ ТЕНЗИД 3141
- Процесс холодного обезжиривания стальных деталей NA-50 ТУ
- Процесс холодного обезжиривания черных и цветных металлов NA-60
- Процесс химического и электрохимического обезжиривания стали Энпреп 223 U (чистящая основа)
- Эмульгирующий щелочной обезжириватель Энпреп жидкий тензид 3509
