MD-СЕРИЯ

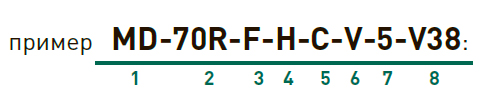

   Обозначение модели

  • Серия: MD
  • 2. Модельный ряд: 6R-120R
  • 3. Материал проточной части: F-FRPP, A-SUS (нерж. сталь), P-PVDF, E-ETFE
  • 4. Впуск-выпуск: S- штуцер c резьбой, H – штуцер под шланг
  • 5. Материал вала: C – керамика, T- титан (Ti), S – карбид кремния (SiC)
  • 6. Эластомеры: V-Viton, E-EPDM
  • 7. Частота э/двигателя: 5 – 50Hz
  • 8. Э/двигатель: V11 - 230В-1ф, V38 - 220/380В-3ф

   Преимущества

  • Насосы серии MD имеют компактные размеры и сконструированы таким образом, что исключают риск протечки, благодаря чему могут использоваться в различных отраслях.
  • Химическая стойкость и долгий срок эксплуатации.
  • Большой выбор материала проточной части насосов – FRPP, PVDF, ETFE и SUS позволяют использовать насосы для перекачки широкого спектра различных жидкостей.

   Проточная часть

Модельштуцер под шлангштуцер c резьбойМакс. произв. л/минМакс. произв. м³/часМакс. напор, м
Впуск, ммВыпуск, ммВпуск/ВыпускДлина, мм
MD-6R1414--80,481
MD-10R1414--110,661,5
MD-15R141415160,962,4
MD-20R202020271,623,1
MD-30R202020321,923,8
MD-40R202020452,704,6
MD-55R2626G125603,605,6
MD-70R2626G125865,166,7
MD-100R2626G1251207,208,6
MD-120R2626G12522013,2010,5
МодельРекоменд.напор-производ. (м – л/м)Рабочая.темп., °СОтносит. плотностьЭлектродвиг.
Output, ВтInput, ВтНапряж, В
MD-6R0.8-2.80-801.2322220
MD-10R1-50-701,1635220
MD-15R1,5-20-801,31026220
MD-20R2-170-801,12040220
MD-30R2,5-160-801,34560220
MD-40R4-220,801,16590220
MD-55R4-300-801,290130220/380
MD-70R4-500-801,0150265220/380
MD-100R6,5-600-801,2250390220/380
MD-120R8-1400-801,2370485220/380

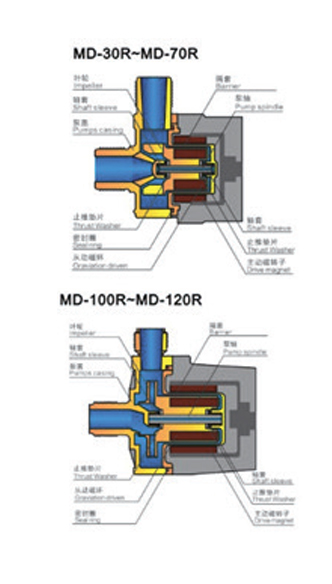

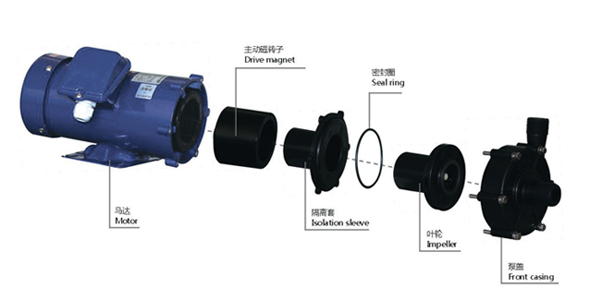

   Устройство насоса

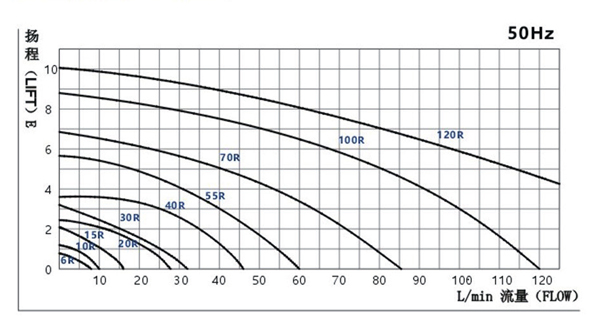

   Гидравлические кривые

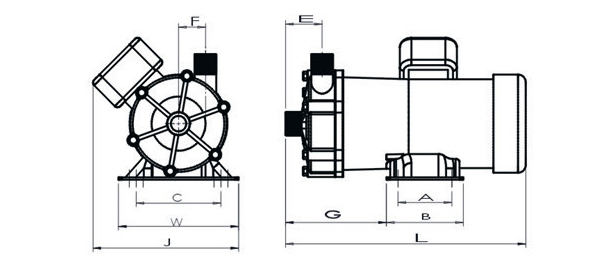

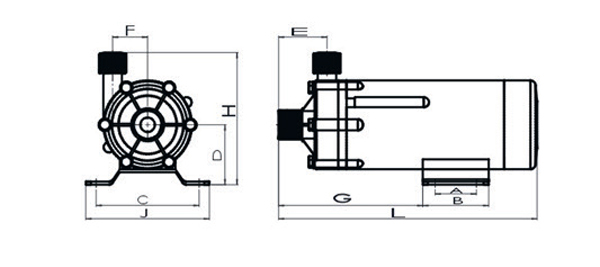

   Размеры

МодельL, ммW, ммH, ммa, ммb, ммc, ммd, ммe, ммf, ммg, мм
MD-6R129,57483----311760
MD-10R129,57483----311760
MD-15R19782101496368 48382388
MD-20R20385117305068563929107
MD-30R250120130406477604831136
MD-40R2741201304064100604831135
MD-55R27410016745751006656,543149
MD-70R2671081677096142685644129
MD-100R32211017570100156756344145
MD-120R42015519370100110867155214
