MDH СЕРИЯ

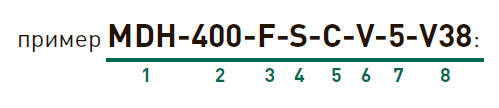

   Обозначение модели

  • 1. Серия: MDH
  • 2. Модель: 400
  • 3. Материал проточной части: F-FRPP, P-PVDF, E-ETFE
  • 4. Впуск-выпуск: S ‑ штуцер c резьбой, F – штуцер под шланг
  • 5. Материал вала: C – керамика, T- титан (Ti), S – карбид кремния (SiC)
  • 6. Эластомеры: V-Viton, E-EPDM
  • 7. Частота э/двигателя: 5 – 50Hz
  • 8. Э/двигатель: V11 - 220В-1ф, V38 - 220/380В-3ф

   Преимущества

  • Благодаря конфигурации штифтов, тепло, выделяемое в насосе в режиме холостого хода,сведено к минимуму, поэтому работа в течение некоторого непродолжительного времени на холостом ходу не приведет к повреждению насоса.
  • Химическая стойкость и долгий срок эксплуатации.
  • Большое выбор материала проточной части насосов – FRPP, PVDF и ETFE позволяют использовать насосы для перекачки широкого спектра различных жидкостей.
  • Внутренние элементы насосов дополнительно укреплены: стекловолокном в моделях MDH, стекловолокном, фторопластом и углеволокном в моделях MDH-E

   Проточная часть

МодельВпуск-выпускМощность, HP, кВтМощность, кВтЭ /двиг.Относитетельная плотность
MDH-400G1½ x G1½ (40x40)½0,372P1,05
MDH-40110,752P1,05
MDH-422G2 x G1½ (50x40)21,52P1,2
MDH-42332,22P1,2
MDH-42553,72P1,0
MDH-52565x6553,72P1,0
МодельМин. произв.-напор (л/мин-м)Стандарт произв. напор (л/мин-м)Макс. произв. л/минМакс. произв. м3/час
MDH-40010-12,5150-8,528016,8
MDH-40110-18,0200-1233019,8
MDH-42220-23,0200-18,540024,0
MDH-42320-24,0300-20,550030,0
MDH-42550-29,0400-25,560036,0
MDH-52560-32,0500-18,570042,0

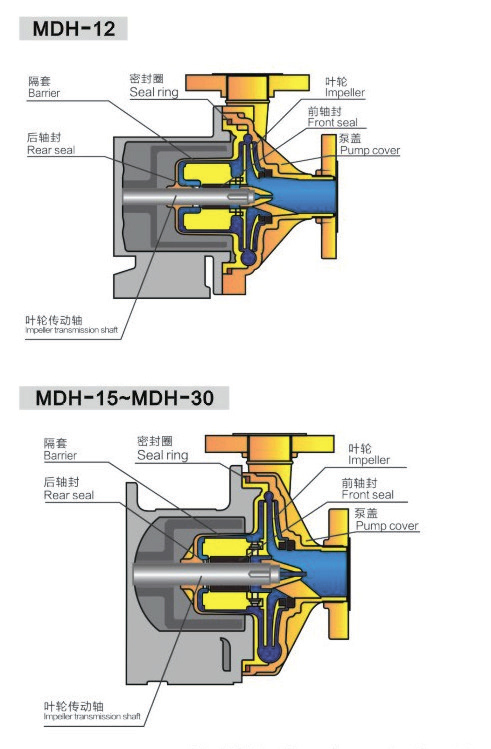

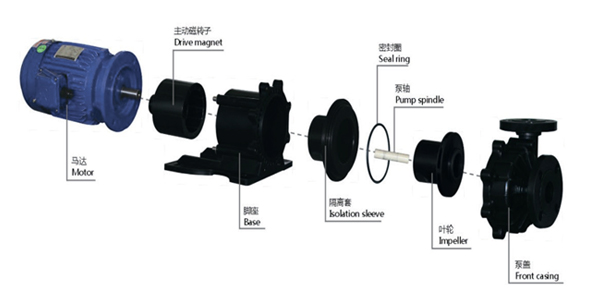

   Устройство насоса

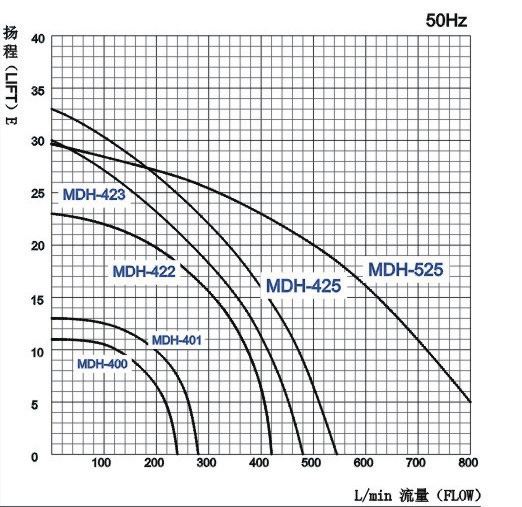

   Гидравлические кривые

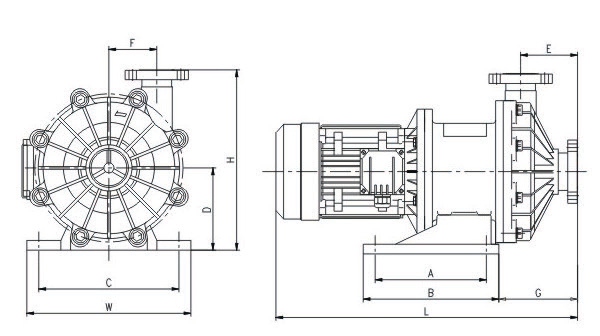

   Размеры

МодельL, ммW, ммH, ммa, ммb, ммc, ммd, ммe, ммf, ммg, мм
MDH-40049514022098140111968955115
MDH-401488157255130207130,511510060130
MDH-4225752602552002682081159368125
MDH-4235752602552002682081159368125
MDH-425583260275260390230135,5907092
MDH-525614,5264297,523065275135,5162111170,5
