ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
| Потребляемое напряжение: | Стандарт: 3 х 380-480В ±10%, 50-60 Гц |
| Через встроенный автоматический трансформатор: 3 х 200-240В ±10%, 50-60 Гц | |
| 3 х 400-480 В ±10 %, 50-60 Гц | |
| КПД: | >0,93 от расчетной нагрузки |
| Коэффициент мощности: | 0,9 от расчетного |
| Точность замера: | Напряжение/ток <1% |
| Пульсация: | <1% от расчетного рабочего тока при постоянном токе во всем диапазоне измерений |
| Диапазон регулирования: | Плавное регулирование при постоянном токе или напряжении от 0 до 100% |
| Класс защиты: | Для выпрямителей с воздушным охлаждением: IP32 (за исключением вентилятора) |
| Для выпрямителей с водяным охлаждением: IP54 | |
| Защита от: | Превышения по току. |
| Превышения по напряжению. | |
| Превышения по температуре. | |
| Короткого замыкания. | |
| Размыкания цепи и пр. | |
| Условия эксплуатации: | Непрерывная эксплуатация при расчетной нагрузке на высоте до 1000 м над уровнем моря |
| Температура окружающей среды: | Для выпрямителей с воздушным охлаждением: макс 40 °С, в некоторых случаях до 50 0С. |
| Для выпрямителей с водяным охлаждением: макс. 50 0С | |
| Влажность: | Макс 85% |
СИСТЕМА КОНТРОЛЯ И УПРАВЛЕНИЯ:
Стандартные контрольные интерфейсы:
Цифровой дисплей и клавиатура внутри контрольного модуля
Модбус RTU/RS-485
Профибус DP/RS-485
Контрольные параметры процесса:
| Входные параметры | Выходные параметры |
|---|---|
| Входящий ток | Текущий ток |
| Входящее напряжение | Текущее напряжение |
| Включен/выключен | Сигнал рабочего состояния |
| Старт/стоп | Сигнал работы |
| Готовность/пуск | Время работы |
| Ампер-часы | Отработанное время |
| Время работы | Сигнал тревоги (общий) |
| Обнуление счетчика | Статус сигнала тревоги (причина сигнала тревоги). Конец процесса |

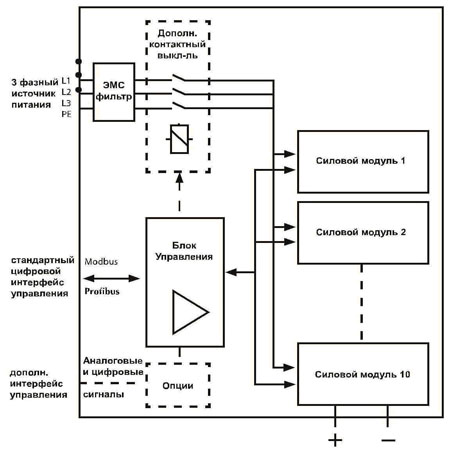

СХЕМАТИЧЕСКАЯ БЛОК-СХЕМА:
СПЕЦИФИКАЦИЯ ВЫХОДНЫХ ДАННЫХ (СТАНДАРТНЫЕ ПАРАМЕТРЫ):
| В/А | Количество силовых модулей | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| 0-12 В | 600 А | 1200 А | 1800 А | 2400 А | 3000 А | 3600 А | 4200 А | 4800 А | 5400 А | 6000 А |
| 0-15 В | 500 А | 1000 А | 1500 А | 2000 А | 2500 А | 3000 А | 3500 А | 4000 А | 4500 А | 5000 А |
| 0-24 В | 300 А | 600 А | 900 А | 1200 А | 1500 А | 1800 А | 2100 А | 2400 А | 2700 А | 3000 А |
| 0-30 В | 250 А | 500 А | 750 А | 1000 А | 1250 А | 1500 А | 1750 А | 2000 А | 2250 А | 2500 А |
| Масса, кг | 49 | 76 | 102 | 133 | 160 | 188 | 220 | 252 | 286 | 315 |
| Масса д/выпрямителей с реверсом, кг | 64 | 102 | 139 | 181 | 219 | 258 | 301 | 344 | 389 | 429 |
| Высота, мм | 450 | 590 | 730 | 870 | 1010 | 1290 | 1430 | 1570 | 1710 | 1850 |
| Расход воды, л/мин* | 1,5 | 3,0 | 4,5 | 6,0 | 7,5 | 9,5 | 10,5 | 12,0 | 13,5 | 15,0 |
* Для выпрямителей с водяным охлаждением
Другие размеры выпрямителей:
Ширина – 500 мм
Глубина (включая медную шину на задней стороне) – 610 мм
Глубина для выпрямителей с реверсом (включая медную шину на задней стороне)- 763 мм
FlexKraft Dual воздушное охлаждение
FlexKraft Single воздушное охлаждение
FlexKraft Single водяное охлаждение
FlexKraft Dual водяное охлаждение
